Спецификация по деталям

 Деталь – в этой колонке указан номер детали. Этому номеру будет также соответствовать номер детали, указанный в чертежах.

 Кол., шт. – в данной колонке показано количество указанных деталей в изделии.

 Название – здесь вы видите название детали.

 Материал – здесь указано наименование и цвет материала, из которого изготовлена каждая деталь (ДСП, ДВП, МДФ и т.д.).

 h, мм – в данной колонке проставлена толщина указанного материала.

 Размер габаритный – здесь указан габаритный размер детали. Это размер детали вместе с кромкой ПВХ, которая имеет толщину 0,4мм или 2мм.

Если деталь оклеить по одной стороне ПВХ толщиной 2мм, то ее пильный размер будет на 2мм меньше, чем габаритный.
 Кромка толщиной 0,4мм обычно не учитывается, т.к. добавляет к габаритному размеру незначительно.

Размер пильный – это размер без учёта кромки. По этим размерам плиту ЛДСП пилят на станке.  Дальше

на эти детали наклеивают кромку, после чего они уже получают свой окончательный, габаритный размер.

Внимание! В спецификации при обозначении размеров, первым всегда обозначается размер по текстуре рисунка плиты!

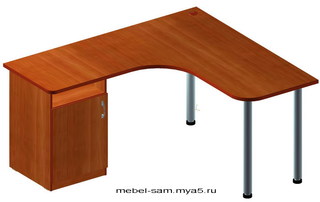

 Текстура – это направление волокон имитирующих рисунок древесины на поверхности детали. Например, у нашего стола текстура на фасаде (деталь №6) расположена вертикально (по стороне 540мм).

Кромкование, №(порядок) - здесь указано какой кромкой и в каком порядке оклеивать деталь. Также эта информация есть на чертежах деталей.
 Первая цифра обозначает номер кромки, который указан внизу спецификации в таблице кромочных материалов. Вторая цифра, та что в скобках, указывает порядок кромкования детали. Например, деталь №3 закромлена по стороне 418мм кромкой №2,

а это ПВХ 2(19) Вишня Академия.

Если деталь криволинейная или с радиусом (в данном случае деталь №1), то в этой колонке пишется "Сложное" и кромление нужно смотреть на чертеже детали.

Чертеж изделия

Здесь указаны номера деталей и выведены сноски на каждую деталь. Размеры и номер детали можно посмотреть в спецификации

по деталям.
Так же схематически указана фурнитура, входящая в изделие (стяжки, конфирматы, уголки, направляющие, ручки, саморезы, и т.д.).

Обратите внимание на сноску обведённую красным кружком. Здесь номер детали состоит из двух цифр (2.2). Первая – номер детали, а вторая цифра показывает, какой по счёту в изделии является данная деталь. Если вы посмотрите в спецификацию по деталям, то увидите там, что деталей под номером 2 две штуки.

Радиусные и криволинейные детали

Обозначение кромок на чертежах

Расшифровка кромки:
ПВХ 2(19) - кромка ПВХ толщиной 2мм и шириной 19мм (для кромления 16мм плиты ЛДСП).
ПВХ 2(29) - кромка ПВХ толщиной 2мм и шириной 29мм (... 26мм плиты ЛДСП).
ПВХ 2(35) - кромка ПВХ толщиной 2мм и шириной 35мм (... 32мм плиты ЛДСП).

ПВХ 0,4(19) - кромка ПВХ толщиной 0,4мм и шириной 19мм (... 16мм плиты ЛДСП).
ПВХ 0,4(29) - кромка ПВХ толщиной 0,4мм и шириной 29мм (... 26мм плиты ЛДСП).
ПВХ 0,4(35) - кромка ПВХ толщиной 0,4мм и шириной 35мм (... 32мм плиты ЛДСП).

Торец детали, предназначенный для оклейки кромкой, обозначается на чертеже, вот таким знаком "V".

Стороны детали, которые не нужно оклеивать кромкой, не имеют никаких обозначений, на рисунке это верхняя сторона детали.


Возле знака "V", также указываются две цифры. Первая цифра обозначает номер кромки. Внизу страницы указано, какая именно кромка используется под данным номером.

Вторая цифра (та, что в скобках) показывает порядок кромкования.
В данном случае деталь кромится слева и справа ПВХ 2(19) Вяз, а по низу

ПВХ 2(19) Вишня.
